Industrial Type 16CH Ultra Compact DWDM  Mux Demux, 100GHz C18-C48, High accuracy wavelength, Unilateral Fiber Outlet

Industrial Type 16CH Ultra Compact DWDM Mux Demux, 100GHz C18-C48, High accuracy wavelength, Unilateral Fiber Outlet

Product Details:

Place of Origin: Shenzhen, China
Brand Name: DF/TAKFLY/OEM
Certification: CE/ROHS/REACH/ISO9001/ISO14001
Model Number: TK-DWDM-16CH-ULC

Payment & Shipping Terms:

Minimum Order Quantity: 1
Price: 899.99
Packaging Details: inner box+carton
Delivery Time: 7-9 working ays
Payment Terms: T/T,Western Union
Supply Ability: 200pcs per week
Get Best Price Contact Now

Detail Information

Channel Number: 16 Channel Center Wavelengths: ITU
Mux Or Demux Insertion Loss: ≤2.5dB Isolation Adjacent: ≥30dB
Isolation Non-adjacent: ≥40dB Polarization Dependent Loss: ≤0.4dB
Return Loss: ≥45dB Dimension: 30x23x6.5mm
Operating Temperature: -40~ +85℃

Product Description

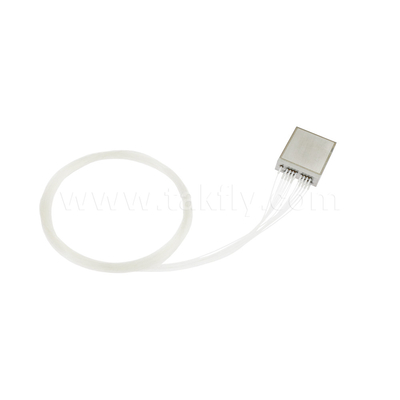

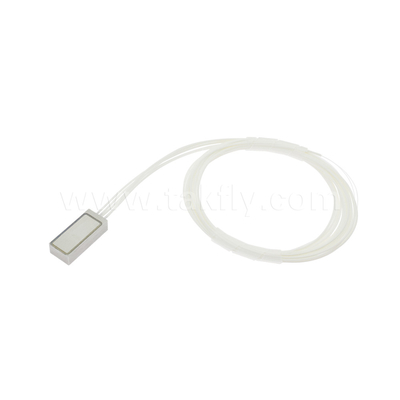

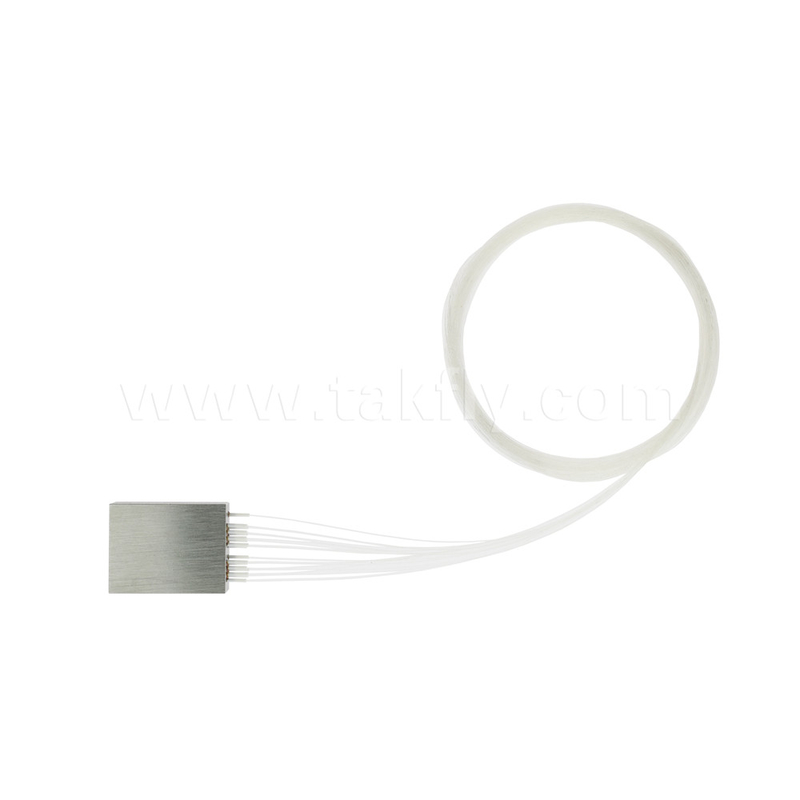

Industrial Type 16CH Ultra Compact DWDM Module



Takfly's R&D department has developed a industrial type Ultra compact DWDM, which  is based on well-developed thin film filter (TFF) technology and use ultra-compact free-space micro-optic integration method. The device can work in a wide range of temperature and has extraordinarily performance, which could meet the industry standard requirements.



Features



1.Ultra-Low Insertion Loss
2. TFF Free-space Technology
3. Passive module, no need electrical power
4. Stable Operating Temperatures
5. Customized Bands Combination


Applications



1.Hybrid DWDM over CWDM Networks
2. Expansion Port for Future Bandwidth Increasing
3. 5G Networks



Product Code



Item Number

Customer Part Number

Future-Optics Part Number

Description

1

NA

NA

16CH DWDM MODULE,ITU, 100GHz,G657A2, Fiber 900um loose tube,-40~+85,FC/APC



Specification

2.1 16CH 100GHz MUX&DEMUX DWDM Specifications



Parameters

Specifications

Unit

Channel Number

16

CH

Channel Center Wavelengths (nm)

ITU



Channel Passband(0.5dB)

λc ±0.11

nm

Mux or Demux Insertion Loss

≤2.5

dB



Isolation

Adjacent

≥30

dB

Non-adjacent

≥40

dB



Polarization Dependent Loss

≤0.4

dB

Ripple

≤0.5

dB

Return Loss

≥45

dB

Dimension

30x23x6.5

mm

Fiber Type

G657A2 Fiber, 900um jacket

Fiber Length

>1

M

Connector

FC/APC



Operating Temperature

-40~ +85

.C

Storage Temperature

-40 ~ +85

.C

Note: The above parameters without connector, a pair of connector loss is 0.25dB
